筒錐式過濾洗滌干燥專利設備在二氟磷酸鋰生產中的應用

發布時間：2020-06-18

作為新型的移動便攜式電源，鋰離子電池比傳統的鉛酸電池和堿性電池具有更高的比容量和放電電壓，而且對環境污染小。目前，鋰離子電池，主要作為便攜式移動電源，手機電池，并并廣泛應用于電動車，汽車等作為動力電池使用。由于國家政策上的大力支持，以及近年來鋰離子電池技術的積累，鋰離子電池產業獲得了巨大發展，并且還會由于政策鼓勵和技術進步，迎來持續的發展。但是，目前鋰離子電池還存在許多缺陷，在鋰鹽的開發上，傳統的六氟磷酸鋰不能滿足鋰離子電池在極端條件下的使用。本發明提出的二氟磷酸鋰可以改善鋰離子電池的高低溫性能，使其在零下20℃的循環穩定性明顯提高，并且再高溫條件下可以形成更為穩定的SEI膜，可以有效阻止電解液腐蝕電極和集流體，從而改善鋰離子電池的高低溫性能。另外，二氟磷酸鋰比起六氟磷酸鋰，具有更好的穩定性，對水和氧的耐受性，明顯強于六氟磷酸鋰。因此二氟磷酸鋰作為一種新型的鋰鹽添加劑，具有很大的工業價值。

鋰離子電池的能量密度較高，已在小型的電子產品中被廣泛的使用，因此，鋰離子電池要求具有高容量、長壽命、高倍率性及安全性等性能。商用鋰離子電池中常用電解液的組成為：溶劑為碳酸乙烯酯、碳酸丙烯酯等環狀的碳酸酯，及碳酸二乙酯、碳酸二甲酯等鏈狀的碳酸酯，不同組成的電解液會很大程度地導致電池性能上的差異。

目前，二氟磷酸鋰的生產方法有很多。比如，用六氟磷酸鋰和水反應制備二氟磷酸鋰，采用這種方法生產，反應過程不易控制，且副產物眾多，對生產非常不利。另外市面上采用六氟磷酸鋰和碳酸鋰在非質子性溶劑中制備二氟磷酸鋰的方法，但是用該方法只能得到二氟磷酸鋰的非水溶液，不能得到高純度的二氟磷酸鋰，非常不利于二氟磷酸鋰的推廣，而且，該鹽溶液中，或多或少會有一些有機雜質和氟化鋰，這些雜質可能會對電池的性能產生不利的影響。

綜上所述，現有的二氟磷酸鋰的制備方法，工藝復雜，副產品眾多，非常不利于二氟磷酸鋰的工業化和推廣。而且現有的二氟磷酸鋰加工過程中過濾洗滌干燥分開操作，非常麻煩，而且對于二氟磷酸鋰的加工比較粗糙。針對上述問題，急需在原有的二氟磷酸鋰過濾洗滌干燥裝置上進行創新設計。無錫市雙瑞機械有限公司看中這一潛在市場，利用自身的工程師團隊經過幾年的研究和探索，終于成功研發出具有自主知識產權的二氟磷酸鋰用筒錐式過濾洗滌干燥裝置，以解決上述背景技術中提出加工粗糙和操作麻煩的問題。

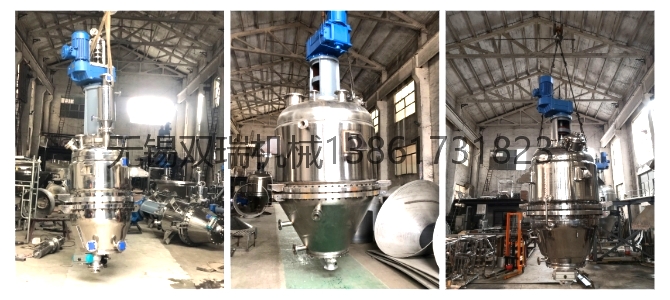

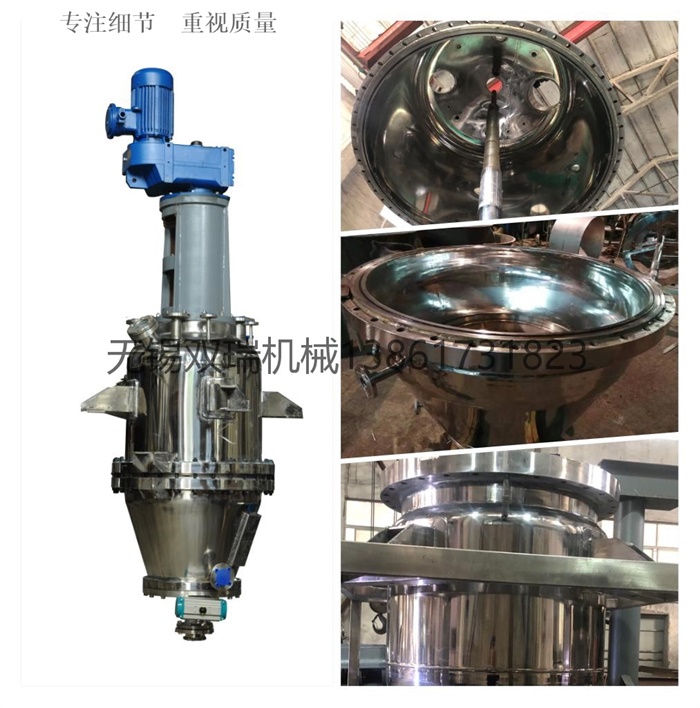

二氟磷酸鋰用筒錐式過濾洗滌干燥裝置 設備結構和原理：

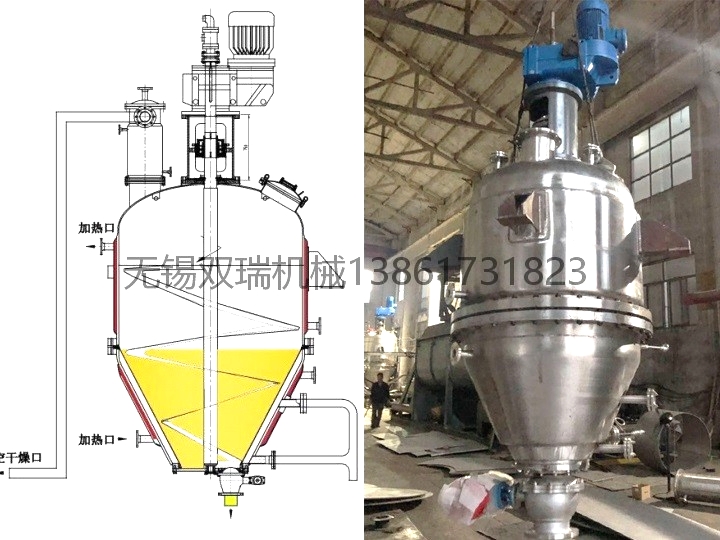

二氟磷酸鋰用筒錐式過濾洗滌干燥裝置，包括外殼、第一電機、洗滌倉、第三過濾網和出料口，所述外殼的底側設置有支撐座，所述第一電機位于支撐座頂端的外側，且支撐座中間設置有過濾倉，所述過濾倉的上方預留有進料口，且過濾倉內部通過支撐架和第二電機相連接，所述第二電機下側安裝有轉軸，所述轉軸的底端安裝有第二過濾網，且第二過濾網的上方設置有第一過濾網，所述洗滌倉位于過濾倉的下方，且洗滌倉的右側上方預留有通水口，所述第三過濾網位于洗滌倉內部中間，且第三過濾網和第三電機相連接，所述第三電機位于右側支撐座的上端，所述洗滌倉的上方和下方均安裝有電動伸縮板，且洗滌倉的下方設置有干燥倉，所述干燥倉的右側上方固定有氣泵，且干燥倉的兩側設置有加熱絲，所述出料口位于干燥倉的底部。

 優選的，所述過濾倉、洗滌倉和干燥倉關于支撐座構成轉動結構，且過濾倉、洗滌倉和干燥倉的轉動角度為0-360°。

 優選的，所述過濾倉和干燥倉為錐形設計，且過濾倉和干燥倉的大小相等。

 優選的，所述第二電機和第一過濾網構成轉動結構，且第一過濾網和轉軸為一體化結構。

 優選的，所述第一過濾網的漏孔直徑大于第二過濾網的漏孔直徑，且第一過濾網的面積小于第二過濾網的面積。

 優選的，所述第三過濾網的漏孔直徑小于第二過濾網漏孔直徑，且第三過濾網的尺寸直徑和洗滌倉的截面內徑相等。

二氟磷酸鋰用筒錐式過濾洗滌干燥裝置 突出優勢：

 與現有技術相比，本實用新型的有益效果是：該二氟磷酸鋰用筒錐式過濾洗滌干燥裝置，實現過濾、洗滌和干燥的一體化，操作簡單，而且對于對二氟磷酸鋰加工也更加精細，節省了人力，提高了加工效率和生產質量，第一電機的作用，帶動裝置進行旋轉，便于對二氟磷酸鋰的洗滌和干燥，第二電機的作用，帶動第一過濾網和第二過濾網旋轉，方便對二氟磷酸鋰過濾的更精細，且避免二氟磷酸鋰堆積在一起，影響過濾的速度，第三電機的作用，方便將二氟磷酸鋰進行旋轉，更換位置，便于對洗滌好的二氟磷酸鋰進行干燥。
