聚苯醚PPO樹脂過濾洗滌提純筒錐二合一

發(fā)布時(shí)間：2021-11-10

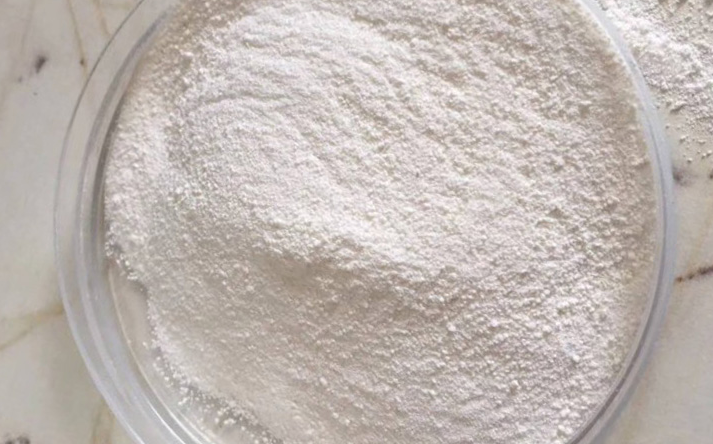

       聚苯醚PPO樹脂是一種熱塑性樹脂，屬五大通用工程塑料。具有優(yōu)良的物理機(jī)械性能，耐熱性和電氣絕緣性。它的吸濕性低、強(qiáng)度高、尺寸穩(wěn)定性好、高溫下耐蠕變性是所有熱塑性工程塑料中zui優(yōu)的。目前,共混改性是聚苯醚重要的改性措施。共混改性具有優(yōu)異的綜合性能，被廣泛用干汽車工業(yè)、電子電氣、辦公機(jī)械、精密器械、紡織器材等許多領(lǐng)域。

       特別是在高性能線路板行業(yè)，聚苯醚具有相當(dāng)大的應(yīng)用前景。作為共混組分，它有效地改進(jìn)了普通線路板基材如環(huán)氫、酚醛樹脂暴露出的介電性能低劣、耐熱性不佳、熱膨脹率偏高、耐濕性差等缺陷。特別是低分子質(zhì)量樹脂不僅能夠提高樹脂浸潤(rùn)性,實(shí)現(xiàn)室溫浸漬,極大改善模壓時(shí)的樹脂流動(dòng)性，而且不需要原料的預(yù)官能化，采用較小分子量的對(duì)環(huán)氧樹脂進(jìn)行改性時(shí)，能相對(duì)較快地溶于一定溫度下的液態(tài)環(huán)氧樹脂中，得到粘度適當(dāng)?shù)捏w系，改善對(duì)增強(qiáng)材料的浸漬性，提高粘接片的流動(dòng)性，因而可以實(shí)現(xiàn)其有良好加工性能的高含量的環(huán)氧樹脂體系。固化后體系的耐熱性、介電性能及斷裂韌性較佳。因此制取高純度低分子量的聚苯醚具有很重要的現(xiàn)實(shí)意義。


聚苯醚PPO樹脂現(xiàn)有過濾洗滌工藝分析
       聚苯醚析出后進(jìn)入干燥機(jī)前需要過濾洗滌，工藝要求:1、將濾餅中的總揮發(fā)份降到濾餅總重量的60%以下，良溶劑(例如甲苯)降到濾餅總重量的10%以下，過高的良溶劑含量會(huì)造成聚苯醚干燥過程中粘附在干燥機(jī)內(nèi)壁，造成干燥效率下降，甚至損壞干燥機(jī)。2、盡量減少過濾和洗滌過程中顆粒的破碎，特別是小于100μm的顆粒要控制在15%之內(nèi)，過多的細(xì)小粉體會(huì)增加下游加工過程粉塵污染和粉塵爆炸的可能性。


       現(xiàn)有技術(shù)對(duì)聚苯醚后處理的過程通常為:固液分離(過濾)→分散清洗(通常為攪拌的方式分散)→二次固液分離(再過濾）→干燥等步驟。大多數(shù)情況至少需要:2~3次固液分離(過濾)，1~2次分散清洗，1~2次干燥，這種工藝需要的設(shè)備多，處理時(shí)間長(zhǎng)(分散時(shí)間>10min)，效率低、顆粒破碎率高，很難保證在盡量降低良溶劑(如甲苯)濃度的前提下，不造成顆粒破碎率升高。
       此外為了降低濾餅中良溶劑的含量，往往通過增加清洗次數(shù)、增加甲醇用量，延長(zhǎng)清洗時(shí)間、增加攪拌強(qiáng)度等方式來實(shí)現(xiàn)。隨之而來的問題是:物料處理時(shí)間長(zhǎng)、效率低，破碎率增加，造成細(xì)粉率高。因此，現(xiàn)有技術(shù)工藝存在降低良溶劑(甲苯)濃度和降低聚苯醚中細(xì)顆粒含量的矛盾。




錐形二臺(tái)一過濾機(jī)在聚苯醚PPO樹脂加壓過濾洗滌工藝 技術(shù)分析
       現(xiàn)行工藝過程分散，使用設(shè)備較多等，可將多臺(tái)設(shè)備分散進(jìn)行的生產(chǎn)過程集合到錐形二合一過濾機(jī)，然后分步進(jìn)行生產(chǎn)，也就是在一個(gè)設(shè)備中先進(jìn)行固液分離，再進(jìn)行多次分散清洗，zui后進(jìn)行干燥，在分散清洗時(shí)，避開因加強(qiáng)傳質(zhì)進(jìn)行攪拌而造成物料過多粉化的問題，同時(shí)保持生產(chǎn)的連續(xù)性。整個(gè)生產(chǎn)過程沒有物料二次轉(zhuǎn)移，節(jié)省了由于物料轉(zhuǎn)移而浪費(fèi)的時(shí)間，一般正常生產(chǎn)時(shí)物料轉(zhuǎn)移用時(shí)不多，但實(shí)際生產(chǎn)中總出現(xiàn)物料堵塞管路問題，使整個(gè)生產(chǎn)周期加長(zhǎng)。
       (1)固液分離工序
       對(duì)漿料液進(jìn)行固液分離，得到聚苯醚濾餅，該分離工序采用加壓過濾方法;固液分離工序的加壓過濾中，可避免低沸點(diǎn)溶劑沸騰。聚苯醚濾餅的厚度控制為10~50mm，采用薄濾餅過濾的方式，達(dá)到高效過濾。
       (2)清洗工序
       用清洗液對(duì)固液分離工序得到的濾餅進(jìn)行噴淋清洗，同時(shí)將噴淋后的清洗液排出;通過控制清洗液用量，清洗液溫度和清洗壓力，可以進(jìn)一步取得更好的洗滌效果。
       (3) 預(yù)干燥
       預(yù)干燥工序可采用常規(guī)的干燥方法，如使用氣體吹掃干燥或甩干的方式，以去除濾餅表面溶劑。氣體吹掃干燥的方式例如使用惰性氣體吹掃干燥，干燥氣體溫度設(shè)定為1~200°C之間

       錐形二合一過濾機(jī)整合聚苯醚PPO樹脂對(duì)濾洗滌的生產(chǎn)工序，簡(jiǎn)化管路，降低高分子聚合物精制提純丁藝難度，提高產(chǎn)品純度，利于提高產(chǎn)品質(zhì)量穩(wěn)定性:并且使得溶劑，催化劑等循環(huán)利用，以及實(shí)現(xiàn)節(jié)約能耗，保護(hù)環(huán)境的效果。

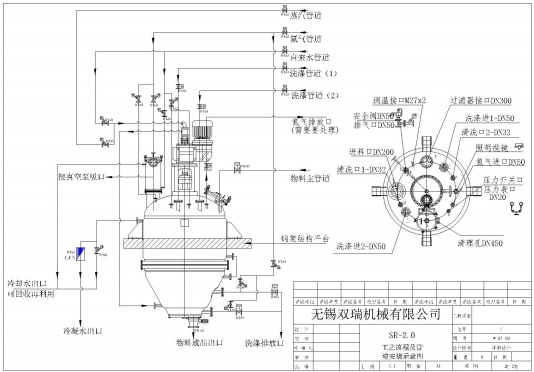

錐形二合一過濾機(jī)工作原理
       錐形二合一過濾機(jī)的錐體或筒體內(nèi)設(shè)有多層孔板及過濾介質(zhì)疊合而成過濾裝置，內(nèi)部設(shè)置有攪拌軸和多角度變導(dǎo)程螺旋攪拌裝置，在過濾時(shí)對(duì)物料進(jìn)行攬拌、提升和刮料操作，在卸料時(shí)自動(dòng)推出濾餅，本機(jī)可進(jìn)行真空過濾或加壓過濾。在過濾過程中，機(jī)內(nèi)刮刀不斷把濾網(wǎng)上的濾餅刮下，使物在薄層濾餅條件下進(jìn)行過濾，過濾速率很高。
       物料如需洗滌，可先將料漿在機(jī)內(nèi)濾干，然后加入洗滌液，利用機(jī)內(nèi)刮刀，攪拌器及擠壓螺旋等的旋轉(zhuǎn)攪拌，使濾餅再漿，這時(shí)再通過加壓或抽真空的方法把再漿料過濾成濾餅。這樣反復(fù)多次再漿過濾，可把物料徹底進(jìn)行洗滌，zui終再把濾餅全部排出機(jī)外。
       (1)壓濾或真空過濾
       將上游反應(yīng)釜或結(jié)晶設(shè)備產(chǎn)生的固液混合物放料到二臺(tái)一設(shè)備罐體內(nèi)，打開下部濾液出口，在設(shè)備內(nèi)通入壓縮空氣或氨氣等氣體，對(duì)經(jīng)過反應(yīng)的固液混合物進(jìn)行加壓過濾，直到把機(jī)內(nèi)物料壓干。也可在濾液出口抽真空，對(duì)物料進(jìn)行真空過濾，直到把濾液抽干為止。過濾時(shí)可使空心軸和空心螺帶按順時(shí)針方向旋轉(zhuǎn)(從頂部往下看)，對(duì)物料進(jìn)行提升，并使空心螺帶在旋轉(zhuǎn)時(shí)限制濾餅層的厚度，使物在薄的速餅層條件下進(jìn)行過速，以提高過濾速率，對(duì)于易過濾的物料，過濾時(shí)可不攪拌，直接把物料濾干。
       (2)可多次洗滌過濾
       有些物料過濾完以后，還要進(jìn)行多次洗滌，物料在機(jī)內(nèi)壓干后，可在頂部洗滌液入口加入洗滌液，然后通討空心軸和空心螺帶的攪拌，對(duì)濾餅進(jìn)行均勻再漿，再漿攪拌均勻后再把物料壓干。若洗滌一次不夠，可進(jìn)行多次洗滌，重復(fù)上述步驟多次即可，操作方便，勞動(dòng)強(qiáng)度極低。

       以上述方法對(duì)物料進(jìn)行洗滌，我們稱之為看間歇洗滌法，由于每次是把物料壓干后再加洗滌液進(jìn)行洗滌，因而操作時(shí)雖然開關(guān)閥門次數(shù)多一點(diǎn)，但用的洗滌液較少，該機(jī)也可對(duì)物料進(jìn)行連續(xù)洗滌，即把洗滌液用泵或其它方法連續(xù)壓入，利用洗滌液的壓力進(jìn)行過濾，空心軸和空心螺帶則不斷地?cái)嚢�，濾液從濾液出口連續(xù)排出，直至達(dá)到洗滌要求為止，zui后再把濾餅壓干，這種連續(xù)洗滌的方法，一般比間歇洗滌用的洗滌液量要多，但操作更方便。

相關(guān)標(biāo)簽：聚苯醚PPO提純,聚苯醚PPO過濾洗滌二合一,聚苯醚PPO過濾洗滌,
